1、施工便捷

　　在施工方面巖棉板可以采用粘結(jié)錨定相結(jié)合的方法，通過施工工藝的優(yōu)化，最大限度的保證了巖棉板保溫系統(tǒng)的安全性，只要選擇優(yōu)良的巖棉板產(chǎn)品，嚴(yán)格按照施工標(biāo)準(zhǔn)執(zhí)行，就能杜絕巖棉板脫落導(dǎo)致的安全隱患。相比有著同樣防火保溫效果的玻璃棉，巖棉板可以抹灰加錨定，而玻璃棉只能通過錨定進(jìn)行固定。另外，玻璃棉壓縮強(qiáng)度不能滿足要求，所以玻璃棉相對較軟，加大了施工難度，這也就導(dǎo)致了玻璃棉的穩(wěn)固性較差，安全性較低。再有，巖棉板可以通過抹灰找平，平整度較高，而玻璃棉卻不能保證平整度，因此施工難度也會加大。

　　2、生產(chǎn)工藝

　　巖棉板的大量使用也推進(jìn)了生產(chǎn)工藝的迭代，目前巖棉板制品多采用國際先進(jìn)的擺錘法三維立體交織制作，巖棉纖維錯綜夾雜，抗拉壓強(qiáng)度有了大幅度提升，相比而言，玻璃棉由于其材料特性只能進(jìn)行平織生產(chǎn)，強(qiáng)度達(dá)不到壁掛安裝的標(biāo)準(zhǔn)，使用局限性較強(qiáng)。

　　3、強(qiáng)度要求

　　作為A級防火的材料，想要在外墻上使用，必須滿足兩個方面要求，第一是抗壓強(qiáng)度，第二是垂直于板面的拉伸強(qiáng)度，同時能滿足這兩個要求的，目前巖棉板是最佳的選擇。

　　4、酸度系數(shù)

　　影響巖棉板質(zhì)量有一個重要的因素，酸度系數(shù)越高巖棉板的強(qiáng)度、耐高溫性能、耐久性能就越高。還是拿同為A級防火的玻璃棉相比，巖棉板的酸度系數(shù)≥1.8，玻璃棉的酸度系數(shù)≤1.6。由此來看，穩(wěn)定性、耐久度巖棉板都略勝一籌。

　　5、形狀穩(wěn)定性

　　巖棉板的形狀穩(wěn)定性≤1%，相對穩(wěn)定，而玻璃棉的形狀穩(wěn)定性≥8%。這項(xiàng)性能標(biāo)準(zhǔn)在建筑保溫系統(tǒng)中發(fā)揮著不可替代的作用，如果形狀穩(wěn)定性差，就說明材料受溫度影響較大，膨脹和收縮比較明顯，這樣的后果就會進(jìn)一步影響整體保溫系統(tǒng)的穩(wěn)定性，甚至造成裝飾層開裂或脫落，導(dǎo)致整體系統(tǒng)喪失保溫性能。

　　6、防火溫度

　　巖棉板的工作溫度可達(dá)1000℃;玻璃棉的工作溫度為650℃。盡管這兩種材料都屬于A1防火材料，但兩者之間的防火溫度差異還是很明顯的。

　　7、耐火時間

　　耐火時間是考量保溫材料的另一項(xiàng)標(biāo)準(zhǔn)，耐火時間越長的保溫材料，能為意外發(fā)生時爭取更多寶貴時間，從耐火時間來看，巖棉板長達(dá)4小時的耐火時間能為救援人員提供比較充裕的時間施展?fàn)I救，而只有0.5小時的玻璃棉就會失去這項(xiàng)重要的優(yōu)勢。從這個角度來說，巖棉板更適用于外墻保溫系統(tǒng)。

　　8、導(dǎo)熱系數(shù)：巖棉板的導(dǎo)熱系數(shù)≤0.040(W / m·k)，實(shí)際導(dǎo)熱系數(shù)可以為0.036(W / m·k)。玻璃棉的熱導(dǎo)率基本為0.035(W / m·k)，在這一點(diǎn)上這兩種建筑保溫材料相差不大。

　　9、干密度：與巖棉板的干密度140-160kg / m3相比，玻璃棉的干密度只有10-16kg / m3，相對輕質(zhì)，在這方面玻璃棉要優(yōu)于巖棉。巖棉板較大的干密度，換來的是更可靠的抗拉壓強(qiáng)度，總體來說還是值得的。

　　10、吸水率：疏水性巖棉板的吸水率≥99%，玻璃棉的吸水率遠(yuǎn)遠(yuǎn)不如巖棉板。同時，玻璃棉的尺寸穩(wěn)定性比巖棉板的尺寸穩(wěn)定性差。玻璃棉一旦吸收了水分，就會很容易膨脹，從而破壞了建筑保溫隔熱系統(tǒng)。

　　河南溫納斯以外墻干掛石材幕墻為例，為大家介紹巖棉保溫板內(nèi)嵌施工工藝步驟：

　　1、總體工藝流程：基層處理→測量放線→石材龍骨分隔、安裝→裁切巖棉板→粘貼巖棉板并用塑料膨脹螺栓固定→巖棉板隱蔽檢查驗(yàn)收→干掛石材、打膠→幕墻專項(xiàng)驗(yàn)收。

　　2、按照建筑外墻設(shè)計(jì)要求進(jìn)行石材龍骨的測量放線，然后安裝與石材龍骨。

　　3、巖棉板裁切、安裝：我們按照石材龍骨的間距進(jìn)行巖棉板裁切，然后從下而上并且沿著水平方向橫向交錯鋪貼。之后便從墻體拐角處開始垂直交錯連接固定板材。陰、陽角處巖棉板交錯互鎖。門窗洞口四角處巖棉板是不能夠進(jìn)行拼接的，此時我們應(yīng)該采用整塊巖棉板切割成形切口與板面垂直，墻面的邊角處也需要使用相同的保溫板進(jìn)行粘貼固定。板上下應(yīng)錯縫排列，錯開距離大約為1/2板長。嵌填用窄條巖棉板，其寬度不得小于150mm。

　　4、巖棉板固定：巖棉板錨固件的安裝入結(jié)構(gòu)墻深度不小于50mm。通常選擇8×120mm的塑料膨脹螺栓錨固，并且使用電錘在外墻鉆孔，孔徑為12mm;孔深為120mm(含保溫板厚度)，這樣便讓巖棉板和外墻面緊密結(jié)合。錨固點(diǎn)緊固后應(yīng)低于巖棉板表面1～2mm。

　　5、錨固點(diǎn)的布置方式：在巖棉板四角以及水平縫中間均設(shè)置錨固點(diǎn)。錨栓件的安裝縱向間距300mm，橫向間距400mm，梅花形布置，基層墻體轉(zhuǎn)角處加密至間距200mm，而且同時滿足其設(shè)計(jì)以及相關(guān)標(biāo)準(zhǔn)的要求。

　　6、防雨、潮措施：在巖棉板施工完的頂部未掛石材打膠之前，我們需要用塑料布遮蓋好，從而防止下雨滲漏于巖棉板內(nèi)側(cè)。單個錨栓檢查，抗拉承載力標(biāo)準(zhǔn)值大于等于0.3kN。

　　施工中各專業(yè)工種應(yīng)緊密配合，合理安排工序，嚴(yán)禁顛倒工序作業(yè)。應(yīng)該防止出現(xiàn)重物撞擊墻面而損壞巖棉保溫板的情況，一經(jīng)發(fā)現(xiàn)及時修復(fù)。

　　7、層間防火：在每層樓的樓板項(xiàng)標(biāo)高處，沿著墻的四周設(shè)立一道層間防火封閉隔離帶，這是由于外墻石材內(nèi)表面距外墻有200mm空隙，其主要的目的是為了避免火災(zāi)發(fā)生后，火勢從此空隙處向上層蔓延，所以才設(shè)層間防火隔離帶，材料采用1.2mm厚鍍鋅鋼板，50mm厚防火保溫礦棉板，鍍鋅鋼板一端用射釘固定在外墻上，射釘間距500mm，另一端搭在橫向角鋼龍骨上固定。

　　以上是巖棉保溫板在外墻干掛石材幕墻中的內(nèi)嵌施工工藝步驟。未來，隨著外墻保溫材料技術(shù)的進(jìn)一步發(fā)展，將深刻影響人們的生活，造福于社會各個領(lǐng)域。河南溫納斯在國家建筑節(jié)能政策春風(fēng)的指引下，將滿足市場對保溫材料的不同需求，擴(kuò)大經(jīng)營產(chǎn)品的種類和運(yùn)用范圍，增加企業(yè)經(jīng)濟(jì)效益的同時，積極發(fā)揮產(chǎn)業(yè)的社會效益和環(huán)境效益。

　　下面我們就從五個方面來了解巖棉板的質(zhì)量：

　　1.巖棉板的抗拉、抗壓強(qiáng)度是否達(dá)標(biāo)十分關(guān)鍵，從巖棉板表面來看，密度越大的巖棉板抗拉、抗壓強(qiáng)度應(yīng)該不會太差，因?yàn)槊芏仁桥c抗壓強(qiáng)度成正比，密度越大強(qiáng)度越高，巖棉板的整體質(zhì)量就不會出大問題。

　　2.從巖棉板的密度來看，巖棉板生產(chǎn)和加工有控制標(biāo)準(zhǔn)，通常每立方平均密度誤差為正負(fù)5公斤。如果可以控制在此標(biāo)準(zhǔn)范圍內(nèi)，則巖棉板的整體質(zhì)量還可以。

　　3.從外觀上看，巖棉板的渣球含量。如果巖棉板的渣球含量相對較低，則厚度誤差控制在2mm以內(nèi)，板的尺寸穩(wěn)定性較好。

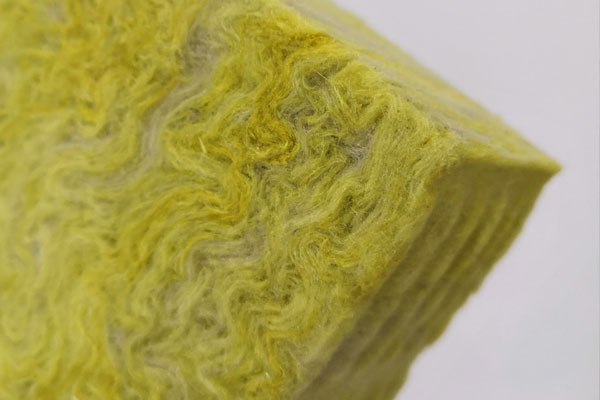

　　4.從工藝上看，巖棉板是用沉降法，擺錘法，三維法等不同的生產(chǎn)工藝生產(chǎn)的，沉降法和擺錘法混合不均勻，而三維法生產(chǎn)的巖棉板巖棉纖維層緊密不易分層或者剝離。因此在強(qiáng)度和各種參數(shù)上遠(yuǎn)遠(yuǎn)優(yōu)于其他工藝生產(chǎn)出來的產(chǎn)品。所以考察一種巖棉板的質(zhì)量，從制造方式就可以大體得出好壞結(jié)論。

　　5.從憎水方面來判斷，巖棉板的憎水率在外墻巖棉板中也很重要。防水性越好，巖棉板的質(zhì)量越高，不同密度的巖棉板的憎水性是不一樣的，密度越高的巖棉憎水性會越好?？梢院唵蔚娜r棉板樣品，滴上清水做一個簡單的目測判斷。

　　以上是河南溫納斯和大家分享的是巖棉板質(zhì)量判斷的一些簡單方法，希望能給大家提供一些借鑒與幫助。如果您還有其他關(guān)于巖棉板的問題，歡迎撥打站內(nèi)咨詢電話，河南溫納斯將傾情為您服務(wù)!

　　(1)基層處理：墻面處理、清洗油漬、清掃浮灰等。墻面松動、風(fēng)化部分應(yīng)清理干凈。檢查找平層是否符合要求，基層驗(yàn)收合格后進(jìn)行保溫施工。

　　(2)彈線控制：根據(jù)實(shí)際建筑立面設(shè)計(jì)和外墻外保溫技術(shù)要求，在墻面彈出外門窗水平、垂直控制線及伸縮縫、裝飾縫線等。

　　(3)掛基準(zhǔn)線：在建筑外墻大角(陽角、陰角)及其他必要處掛垂直基準(zhǔn)鋼線，每個樓層適當(dāng)位置掛水平線，以控制巖棉板的垂直度和平整度。

　　步驟二：巖棉板專用膠粘劑的配制

　　在干凈的塑料桶里倒入一定量的潔凈水，采用手持式電動攪拌器邊攪拌邊加聚合物砂漿粉料，加液體量約為粉料的20%;充分?jǐn)嚢?-7分鐘，直到攪拌均勻，稠度適中，即可使用。

　　切記：攪拌充分，粘度確保剛粘貼上的巖棉板不下垂，不可加水過多;注意聚合物改性粘結(jié)砂漿只需加潔凈水，不可加入其他添加料如：水泥、砂、防凍劑及其他異物;注意調(diào)好的粘結(jié)劑宜在2小時內(nèi)用完，嚴(yán)禁使用過時灰;工作完畢，務(wù)必及時清洗干凈工具。

　　步驟三 :巖棉板界面處理

　　選用的巖棉板規(guī)格和外觀尺寸偏差在規(guī)定范圍內(nèi)。在使用粘結(jié)劑粘貼保溫板的施工前，須在礦棉板上先上一道表面處理層。

　　表面處理層的做法為：在巖棉板的外表面需要涂抹一層厚薄適度的膠粘劑(厚度約為1mm)，這層砂漿的施工必須用不銹鋼的平整刮刀用力抹平，使膠漿應(yīng)能嵌入巖棉板的纖維絲中。待表面處理層稍干后，可以準(zhǔn)備布膠粘貼。

　　步驟四 :巖棉板布膠

　　(1)需網(wǎng)格布翻包處進(jìn)行網(wǎng)格布預(yù)處理：在外墻的細(xì)部處理部位，如膨脹縫兩側(cè)、門窗孔洞邊、女兒墻等部位巖棉板端口需預(yù)粘貼窄幅標(biāo)準(zhǔn)型網(wǎng)格布，在巖棉板翻包預(yù)埋部分寬度約100mm，余下甩出待抹面施工時翻包。

　　(2)粘貼巖棉時，膠粘劑應(yīng)涂在巖棉背面，膠粘劑在巖棉板粘貼面上的布膠按照下圖可采用點(diǎn)框法布膠，布膠部位宜與錨固件相對應(yīng)，板邊一周涂抹大約80mm寬的粘膠劑，中間粘結(jié)點(diǎn)的尺寸不小于Φ150mm，巖棉板與基礎(chǔ)墻面的實(shí)際有效粘結(jié)面積不應(yīng)小于巖棉板面積的60%，板的側(cè)面不得涂抹或沾有膠粘劑，板間縫隙不得大于1mm，板間高差不得大于1.5mm。寬度小于300mm的小塊巖棉板粘貼時采用滿布膠方法。

　　步驟五：巖棉板粘貼

　　(1)應(yīng)先在散水坡以上不小于150mm部位用膨脹螺栓在基層墻體上安裝托架，膨脹螺栓的間距應(yīng)不大于600mm，或托架離散水坡高度應(yīng)適應(yīng)建筑結(jié)構(gòu)沉降而不導(dǎo)致外墻外保溫系統(tǒng)損壞的要求。

　　(2)巖棉板應(yīng)自下而上沿水平方向橫向鋪貼(自托架部位開始排板粘貼，托架之下為EPS保溫板粘貼)，保證連續(xù)結(jié)合，板縫自然靠緊，相鄰板面應(yīng)平齊，且上下兩排巖棉板應(yīng)豎向錯縫板長1/2。達(dá)不到時至少確保200mm寬度錯縫。保溫板的排列原則：外墻大面積鋪板必須水平、同縫，垂直面要錯縫排列。

　　(3)布好膠的巖棉板立即粘貼到墻面上，動作迅速，以防膠料結(jié)皮而影響粘結(jié)效果。巖棉板粘貼在墻上后，用2m直尺進(jìn)行壓平操作，以保證板面平整度符合要求且黏結(jié)牢固。達(dá)到板與板間擠緊，在碰頭縫處不可涂抹粘結(jié)砂漿。每粘貼完一塊板，應(yīng)及時清除干凈板側(cè)擠出的粘結(jié)料，板間不留間隙。板與板之間要擠緊，板間縫隙不大于1㎜，板間高差不大于1.5㎜。板間縫隙應(yīng)用巖棉條填塞，粘結(jié)砂漿不允許存在于保溫板的縫隙中。

　　(4)保溫板粘貼時應(yīng)先從陰、陽角和門、窗口方向上施工，即先用大板作好特殊重點(diǎn)部位。一般從墻拐角(陽角)處粘貼，應(yīng)先排好尺寸，切割巖棉板，使其粘貼時垂直交錯連接，確保拐角處順垂且交錯垂直。

　　圖示二：轉(zhuǎn)角處巖棉板交錯咬合

　　(5)在粘貼窗框四周的陽角和外墻陽角時，應(yīng)先彈好基準(zhǔn)線，作為控制陽角上下垂直的依據(jù)。門窗洞口四角部位的巖棉板應(yīng)采用整塊巖棉板裁成“L”型進(jìn)行鋪貼，不得拼接。接縫距洞口四周距離應(yīng)不小于200 mm。

　　圖示三：門窗洞口角部位整板裁出

　　(6)門窗洞口側(cè)邊為提高抗壓及抗沖擊強(qiáng)度，采用強(qiáng)度較高的膨脹?；⒅闊o機(jī)保溫砂漿代替巖棉板做保溫，保溫層厚度為20mm。保溫施工前，窗框應(yīng)已打發(fā)泡劑、勾縫及嵌好密封膏(總包施工完成)，保溫漿料施工時，采用抹子將按說明書配置好的無機(jī)保溫砂漿涂抹至窗洞口側(cè)邊，并用抹子搓密實(shí)，壓平，門窗側(cè)邊保溫砂漿與大墻面的保溫板接觸應(yīng)該緊密。巖棉板在窗口側(cè)邊的端口可采用網(wǎng)布預(yù)埋翻包，并砂漿抹實(shí)，下一道工序抹面增強(qiáng)層施工時大面網(wǎng)布應(yīng)折邊至窗框側(cè)邊，保溫層與門窗框的接口處縫口用密封膠嵌實(shí)。

　　檢查：巖棉板整體上布局得當(dāng)、規(guī)范、平整度符合要求，無虛貼現(xiàn)象，細(xì)部處理良好，符合要求。

　　步驟六：巖棉板抹灰面界面處理

　　在巖棉板的粘貼施工完成至少24h后方可進(jìn)行抹灰面界面處理。

　　在巖棉板的外表面涂抹一層厚薄適度的膠粘劑(外表面處理層)，用不銹鋼抹刀對整個表面涂刮抹面膠漿，使膠漿應(yīng)能嵌入巖棉板的纖維絲中，待這道界面晾干后即可進(jìn)行下一道抹面施工。

　　步驟七：抹面膠漿的配制

　　在干凈的塑料桶里倒入一定量的潔凈水，采用手持式電動攪拌器邊攪拌邊加粉劑聚合物改性砂漿，加水量約為粉劑的20%;充分?jǐn)嚢?-7分鐘，直到攪拌均勻，稠度適中，放置5分鐘熟化;使用時，再攪拌一下即可使用。

　　切記：攪拌充分，粘度確保剛粘貼上的砂漿不掉落，不可加水過多;注意聚合物改性砂漿只需加潔凈水，不可加入其他添加料如：水泥、砂、防凍劑及其他異物;注意調(diào)好的砂漿宜在2小時內(nèi)用完;工作完畢，務(wù)必及時清洗干凈工具。

　　步驟八：第一道抹面并內(nèi)置玻纖網(wǎng)布

　　(1)待抹灰面界面處理層晾干后即可進(jìn)行抹面層施工。

　　(2)抹面層施工前應(yīng)先將玻纖網(wǎng)布按施工面大小裁好，一般將網(wǎng)布長度裁成樓層高度左右的網(wǎng)片,考慮網(wǎng)格布搭接寬度。抹面層增強(qiáng)用網(wǎng)布采用雙層160g/㎡的耐堿玻纖網(wǎng)布。

　　(3)將制備好的抹面砂漿均勻地涂抹在巖棉板上，注意：確保砂漿與巖棉板粘結(jié)良好，或者采用齒型鏝刀在上面來回拉涂，分配物料并保證粘結(jié)良好，防止空鼓。緊接著將裁剪好的網(wǎng)格布繃緊貼于底層抹面砂漿上，趁濕用抹刀將網(wǎng)布壓入砂漿內(nèi)。

　　(4)門窗外側(cè)洞口四周的網(wǎng)布以及斜方向加貼的小塊網(wǎng)布應(yīng)在護(hù)面層大面施工前用抹面膠漿局部粘貼，門、窗洞口內(nèi)側(cè)周邊與大墻面形成的陽角部分處理：在此處的陽角部分45°各加一層300mm×400mm網(wǎng)格布進(jìn)行加強(qiáng)，大面積網(wǎng)格布搭結(jié)在門窗洞口周邊的網(wǎng)格布上。洞口四周預(yù)埋的窄幅網(wǎng)布應(yīng)翻包，包轉(zhuǎn)寬度150mm，并與墻面的網(wǎng)布搭接。門窗洞口外側(cè)陰角處應(yīng)用于窗臺同寬長為300mm(每邊150mm)的標(biāo)準(zhǔn)型網(wǎng)布一層加強(qiáng)。

　　(6)對于其他保溫端口的巖棉板端頭也應(yīng)用網(wǎng)格布和粘結(jié)砂漿將其翻包住，翻包的網(wǎng)布壓入砂漿中，翻包寬度不小于100mm。

　　(7)大面積網(wǎng)格布埋填方式：沿水平方向繃直繃平，并將彎曲的一面朝里，自上而下一圈一圈鋪設(shè)，用抹刀將網(wǎng)布壓入砂漿內(nèi)，并由中間向上下、左右方向?qū)⒕酆衔锷皾{抹平整。網(wǎng)格布上下左右搭接寬度約為100mm，局部搭接處可用聚合物改性砂漿補(bǔ)充原砂漿不足處，不得使網(wǎng)格布皺褶、空鼓。網(wǎng)布不得直接鋪設(shè)在巖棉板表面，也不得外露，不得干搭接。

　　(8)對腳手架與墻體拉結(jié)點(diǎn)處理：在洞口四周應(yīng)留出100mm不抹粘結(jié)砂漿，巖棉板層也應(yīng)留出100mm不抹面層砂漿，待以后對局部進(jìn)行修整。

　　(9)在陰陽角處網(wǎng)格布還需從每邊雙向繞角且相互搭接寬度不小于200mm，網(wǎng)布的鋪設(shè)應(yīng)抹平、找直，并保持陰陽角的方正和垂直度。

　　(10)門窗外側(cè)洞口四周的網(wǎng)布以及斜方向加貼的小塊網(wǎng)布應(yīng)在護(hù)面層大面施工前用抹面膠漿局部粘貼，其中洞口四周預(yù)埋翻包網(wǎng)布翻包長度不小于150mm。

　　(11)在保溫板與外掛石材及幕墻的轉(zhuǎn)接件應(yīng)擠緊，為了防止接縫處水的滲入，該處砂漿應(yīng)飽滿，勾縫緊實(shí)。

　　檢查：整體抹面良好;耐堿網(wǎng)格布埋入規(guī)范，無不良跡象;平整度符合要求;砂漿固化強(qiáng)度良好。

　　步驟九：錨栓固定

　　待第一層抹面膠漿稍干硬至可以觸碰時，即可安裝錨栓。在錨栓施工前須根據(jù)保溫板布局及錨栓的數(shù)目設(shè)計(jì)要求進(jìn)行彈線控制。

　　(1)錨固件的數(shù)目確定

　　根據(jù)工程的樓層高度來決定錨固件的數(shù)量，錨栓平均用量為每平方米5~6個。

　　(2)錨固件錨固注意事項(xiàng)

　　1. 在設(shè)計(jì)要求的位置采用鉆孔安裝;使用電鉆進(jìn)行打孔，鉆孔深度應(yīng)大于錨固深度10mm，將錨栓的塑料圓盤裝入孔中，后安裝錨栓芯。結(jié)構(gòu)墻體上的孔深應(yīng)不少于30mm，保證錨栓的入墻深度;錨栓陽角處第一個釘應(yīng)離墻角120～150mm之間，避損壞構(gòu)造柱及墻角。安裝時，塑料圓盤應(yīng)緊壓內(nèi)層網(wǎng)布。錨栓的數(shù)量及布置應(yīng)滿足設(shè)計(jì)要求或質(zhì)量驗(yàn)收要求。

　　2.固定件具體布局和數(shù)量：按照上述設(shè)計(jì)確定，每塊保溫板的中央位置用兩個錨栓固定，每處T形接縫設(shè)置一個錨栓。

　　3.錨栓安裝完成后及時用聚合物砂漿封堵錨栓塑料圓盤及其周邊。

　　檢查：錨固件錨固牢固、穩(wěn)定;固定件整體布局規(guī)范、合理。

　　步驟十：抹面砂漿批涂及第二層網(wǎng)布填埋

　　錨栓安裝完成后即可進(jìn)行第二道抹面膠漿的施工，抹面與網(wǎng)布的施工方法與前一道類似。將制備好的抹面砂漿均勻涂抹，抹面層厚度以蓋住網(wǎng)格布為準(zhǔn)，厚度約為1~2mm，再趁濕壓入第二層玻纖網(wǎng)布。施工方法如下：

　　1.網(wǎng)格布上下左右搭接寬度約為100mm，局部搭接處可用聚合物改性砂漿補(bǔ)充原砂漿不足處，不得使網(wǎng)格布皺褶、空鼓。

　　2.陰陽角處網(wǎng)格布應(yīng)與帶網(wǎng)布護(hù)角線條的網(wǎng)布進(jìn)行搭接，鋪設(shè)應(yīng)抹平、找直，并保持陰陽角的方正和垂直度。

　　步驟十一：面層抹面砂漿批涂

　　待前一道工序網(wǎng)布填埋完成后即可用抹面砂漿抹平，第三道抹面砂漿厚度以剛好蓋好網(wǎng)格布可見網(wǎng)格布暗格為宜，厚度約為1~2mm，必須用大板批刮，再小板壓平，達(dá)到平整度要求，抹面砂漿面層平整度/垂直度應(yīng)控制在4mm之內(nèi)。抹面層總厚度宜為3~7mm，避免形成空鼓。抹面砂漿施工完畢后，再經(jīng)自然養(yǎng)至少3天后，經(jīng)驗(yàn)收合格后即可進(jìn)行后續(xù)飾面層工作。

　　檢查：整體面平整，符合要求;厚度符合要求;表面無裂紋;砂漿固化狀態(tài)良好，網(wǎng)布搭接規(guī)范。

　　步驟十二：飾面施工

　　保溫驗(yàn)收合格之后方可進(jìn)行涂料飾面層施工，干掛石材飾面應(yīng)在保溫施工前安裝預(yù)埋件

　　防火性

　　巖棉原材料采用天然的火山巖石，是不燃性建筑材料防火材料，具有天然良好的防火性。

　　(1)具有最高防火等級 A1 級，能有效防止火勢蔓延;

　　(2)尺寸非常穩(wěn)定，在火災(zāi)中不會伸長、收縮或變形;

　　(3)耐高溫，熔點(diǎn)高于 1000℃;

　　(4)在火災(zāi)中不產(chǎn)生煙霧或者燃燒液滴/碎片;

　　(5)在火災(zāi)中不會釋放有害環(huán)境的物質(zhì)和氣體。

　　保溫隔熱性

　　巖棉纖維細(xì)長柔韌，渣球含量低。因而導(dǎo)熱系數(shù)低，具有極佳的保溫效果。

　　吸音降噪

　　巖棉是理想的隔音材料，大量的細(xì)長纖維形成了多孔連接結(jié)構(gòu)，決定了施可達(dá)巖棉是一種出色的吸音降噪料。

　　憎水性

　　憎水巖棉產(chǎn)品憎水率可達(dá)到99.9%;吸水率極低，無毛細(xì)滲透。

　　抗潮濕性能

　　巖棉在相對濕度很大的環(huán)境下，體積吸濕率小于0.2%;按ASTMC1104或者ASTM1104M 方法測試，質(zhì)量吸濕率小于 0.3%。

　　無腐蝕性

　　巖棉化學(xué)性質(zhì)穩(wěn)，PH值為7—8，呈中性或弱堿性，對碳鋼、不銹鋼、鋁等金屬材料均無腐蝕。

　　安全、環(huán)保

　　巖棉經(jīng)檢測不含有石棉，CFC、HFC、HCFC等對環(huán)境有害的物質(zhì)。不會被腐蝕或產(chǎn)生霉變及細(xì)菌。(巖棉已被國際癌癥研究權(quán)威機(jī)構(gòu)認(rèn)定為不致癌物質(zhì))

　　巖棉的應(yīng)用

　　巖棉在建筑保溫上主要用于墻體保溫、屋面保溫、房門保溫和地面保溫，其中墻體保溫最為主要。

　　巖棉在工業(yè)上的保溫

　　1、巖棉保溫板廣泛用于平面、曲率半徑較大的罐體、鍋爐、熱交換器等設(shè)備上，也可用于船舶的艙壁和天花板起保溫、防火的作用;

　　2、巖棉玻璃布縫氈主要用于形狀復(fù)雜、工作溫度較高等設(shè)備的保溫隔熱;

　　3、巖棉保溫帶廣泛用于大口徑管道、儲罐等設(shè)備的保溫、隔熱;

　　4、巖棉鐵絲網(wǎng)縫氈多用于罐體、管道、鍋爐等高溫設(shè)備的保溫;

　　5、巖棉管殼主要用于小口徑管道的保溫和隔熱。另外，一些發(fā)達(dá)國家生產(chǎn)粒狀巖棉，用于房屋天棚、夾墻的保溫;同時可以作為噴涂材料，涂覆于墻壁、梁柱或窯爐表面，用作防火保溫。

　　河南溫納斯節(jié)能科技有限公司，是不是河南綜合實(shí)力強(qiáng)的巖棉板供應(yīng)商家？

　　河南溫納斯節(jié)能科技有限公司從質(zhì)量本身考慮，選擇代理了兩家知名品牌的巖棉板，產(chǎn)品質(zhì)量是溫納斯選品的首要標(biāo)準(zhǔn)，保證每一塊出自河南溫納斯的巖棉板都不能出現(xiàn)質(zhì)量問題,現(xiàn)已有多處成功案例。

　　鄭州鄭地美景東望三期

鄭州高新區(qū)天健湖壹號院

鄭州正商啟盛華庭

　　巖棉板因其特殊屬性，不像煙酒一樣價格透明，價格有高有低，質(zhì)量參差不齊，而且耐候性考驗(yàn)周期較長，各種巖棉板的價格差異很大，所以很多商家不會在網(wǎng)上直接公布巖棉板的價格，消費(fèi)者也很難通過網(wǎng)絡(luò)的渠道查詢到巖棉板的真實(shí)價格。 另外，如果大家都在網(wǎng)上報價，勢必會引起商家之間的惡性競爭。而這種競爭的后果不容樂觀，有實(shí)力的商家能夠改進(jìn)技術(shù)，提升設(shè)備，以降低產(chǎn)品單價，但如果實(shí)力薄弱的廠家就會從產(chǎn)品本身下手，或采用劣質(zhì)原材料，或者縮減部分制作工藝，這樣以來產(chǎn)品質(zhì)量就失去了保障。

　　所以說河南巖棉板的價格是多少，最直接的途徑就是撥打站內(nèi)電話詢價，這種做法最靠譜。歡迎您來電咨詢河南溫納斯節(jié)能科技有限公司站內(nèi)電話，咨詢最新最低報價!

　　巖棉板生產(chǎn)廠家的主要有沉降法、擺錘法、三維法等生產(chǎn)工藝：

　　1.沉降法生產(chǎn)巖棉板是將各類天然巖石通過高溫熔化成液體后再經(jīng)過離心機(jī)吹制成巖棉纖維，然后在沉降室的輸送帶上堆積成巖棉纖維堆，當(dāng)巖棉纖維達(dá)到一定厚度以后，經(jīng)過加壓輥進(jìn)入固化爐與適量粘結(jié)劑、防塵劑、憎水劑等外加劑混合生成巖棉板，通過沉降法生產(chǎn)出來的巖棉板由于可能會出現(xiàn)攪拌不均勻的現(xiàn)象，因此巖棉纖維與外加劑之間的比例不固定，因此生產(chǎn)的出來的巖棉板會出現(xiàn)一定的質(zhì)量問題。

　　2.擺錘法生產(chǎn)酚醛板是在沉降法的基礎(chǔ)上，通過改進(jìn)收棉方法，先由捕集帶收集較薄的巖棉纖維層，經(jīng)擺錘的逐層疊鋪壓實(shí)，達(dá)到一定的層數(shù)和厚度，再由加壓輥進(jìn)行壓制，進(jìn)入固化爐固化，再經(jīng)冷卻、切割、包裝等工序制成成品。通過沉降法生產(chǎn)出來的巖棉板由于改善了可能出現(xiàn)的攪拌不均勻的現(xiàn)象，因而很好的增加了巖棉板j的生產(chǎn)量和成品度，而且通過擺錘法生產(chǎn)的巖棉板由于棉層疊鋪時產(chǎn)生的斜度，纖維呈部分豎向分布，因其抗壓強(qiáng)度都很好。

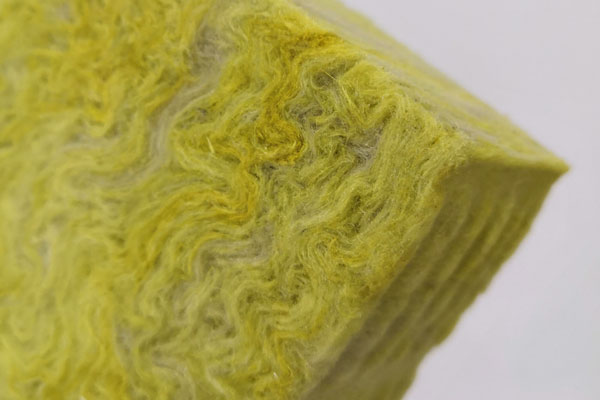

　　3.三維法生產(chǎn)巖棉復(fù)合板是在擺錘法的基礎(chǔ)上，在疊鋪形成的未固化巖棉纖維層，通過機(jī)械方法改變巖棉纖維層的分布方向，使巖棉纖維層均勻分布。通過三維法生產(chǎn)的巖棉板巖棉纖維層緊密不易分層或者剝離，因此不論在強(qiáng)度還是在各項(xiàng)參數(shù)上都遠(yuǎn)遠(yuǎn)領(lǐng)先于其他生產(chǎn)工藝生產(chǎn)出來的產(chǎn)品。

　　由此可見，巖棉板的生產(chǎn)制作是一個復(fù)雜的過程，與其花重金投資建廠，不如代理一個優(yōu)質(zhì)的巖棉板品牌，這也就不難理解為何河南的巖棉板代理商這么多。

　　從PH值角度考慮，礦渣的PH值一般大于5或者6，這種物質(zhì)耐水性一把不會太穩(wěn)定，在后期投入使用過程中遇到潮濕，就會容易發(fā)生膨脹，導(dǎo)致整體保溫墻面空鼓，甚至脫落，埋下建筑安全隱患。

　　考量巖棉板質(zhì)量的另一個標(biāo)準(zhǔn)，纖維直徑。國家規(guī)定的標(biāo)準(zhǔn)是≤7μm。新型的巖棉制作工藝結(jié)合優(yōu)質(zhì)玄武巖本身的優(yōu)勢，制作出來的巖棉纖維細(xì)長柔韌，纖維直徑穩(wěn)定控制在4-7μm。擺錘法生產(chǎn)工藝和多維打褶技術(shù)使巖棉纖維的分布均勻且呈三維亂相，大大提高了巖棉的密度和強(qiáng)度。

　　有機(jī)物含量也是巖棉板質(zhì)量的一個考核標(biāo)準(zhǔn)，有機(jī)會的含量直接影響了巖棉板的耐火性和燃燒性。優(yōu)質(zhì)巖棉不燃，礦渣棉燃燒，而會產(chǎn)生有害氣體。污染環(huán)境，對人體產(chǎn)生危害。耐腐蝕性，礦渣棉的主要原料高爐渣中含有大量的硫，在濕度大的環(huán)境中其化學(xué)成分易產(chǎn)生水化反應(yīng)，生成氫硫酸，與金屬接觸時將起腐蝕作用，巖棉以玄武巖和輝綠巖為原料，除在熔煉時由焦炭帶入微量硫外，不存在更多的硫來源，因而其對金屬無腐蝕作用。事實(shí)上，無論是巖棉還是礦渣棉，在其使用過程中不可避免的會與金屬接觸以及存在水氣，因此選材時對其耐腐蝕性的差異不可忽視。

　　導(dǎo)熱系數(shù);優(yōu)質(zhì)巖棉渣球含量低，纖維直徑適中，采用擺錘法生產(chǎn)工藝，纖維分布均勻，方向一致，容重分布均勻，導(dǎo)熱系數(shù)較低。劣質(zhì)巖棉則相反。通常礦渣棉采用沉降室法生產(chǎn)工藝，導(dǎo)熱系數(shù)低較高。耐熱度，礦渣棉的使用溫度不易超過675℃，巖棉的使用溫度可高達(dá)900℃以上;

　　熱荷重收縮溫度;優(yōu)質(zhì)巖棉因其化學(xué)成分穩(wěn)定合理，纖維熔點(diǎn)高(>1000℃)，抗高溫收縮能力強(qiáng);纖維彈性好，不易開裂或發(fā)生坍塌或厚度沉陷。渣球棉纖維熔點(diǎn)低(>600℃);高溫?zé)岱€(wěn)定性差，纖維容易收縮，引起變形或開裂;纖維易碎裂或粉化。

　　買東西找廠家固然沒錯，但也要具體產(chǎn)品具體對待，如題所說“河南巖棉板廠家真的存在嗎?有廠家嗎?”

　　坦白的說，這種巖棉保溫板廠家在河南境內(nèi)少之又少，即便是有也是類似于小規(guī)模的民間作坊，在設(shè)備完善，制作工藝等多方面是否達(dá)到標(biāo)準(zhǔn)有待商榷。在這里河南溫納斯還是想提醒每一位建筑行業(yè)的從業(yè)人，心中都要劃清產(chǎn)品質(zhì)量的標(biāo)準(zhǔn)線，如果像我們提到的巖棉制品小作坊，所產(chǎn)的質(zhì)量沒有保證的保溫建材，流入市場后會對社會安全埋下安全隱患。

　　其實(shí)在國內(nèi)也有很多比較優(yōu)秀的巖棉制品廠商，所產(chǎn)的巖棉制品各項(xiàng)指標(biāo)都達(dá)標(biāo)，耐久性也得到了驗(yàn)證，質(zhì)量安全可靠，有句話叫“專業(yè)的事，交給專業(yè)的人”。河南溫納斯并沒有把精力放在巖棉板的研發(fā)生產(chǎn)上，而是全部投入到了市場開發(fā)和產(chǎn)品服務(wù)，所代理的巖棉保溫產(chǎn)品系數(shù)國內(nèi)知名品牌，質(zhì)量安全放心可靠!

　　河南溫納斯節(jié)能科技有限公司做巖棉板產(chǎn)品已有多年，溫納斯的品牌也逐漸被更多人熟知，其中就有一部分想要跟溫納斯公司合作的企業(yè)，對溫納斯代理的巖棉板質(zhì)量仍抱有疑問，比如標(biāo)題所說的問題，“溫納斯代理的巖棉板質(zhì)量咋樣?服務(wù)怎么樣?”

　　回答這個問題之前，我們首先了解一下河南溫納斯節(jié)能科技有限公司代理的巖棉板都有哪些，總的來說溫納斯代理了2個品牌的巖棉板，東吳天子和魯陽巖棉板。

　　先來說一下東吳天子的巖棉板，這是一家專門從事巖棉板研發(fā)生產(chǎn)的公司，廠址在安徽，主打全國市場。這種巖棉產(chǎn)品嚴(yán)格按照科學(xué)的生產(chǎn)工藝制作，并且這種巖棉不含石棉，生產(chǎn)過程中不使用CFCs、HCFCs等對環(huán)境有害的物質(zhì)，不會危害人體健康。除此之外，這種巖棉具有不燃、高熔點(diǎn)及開孔的纖維結(jié)構(gòu)等特點(diǎn)，有著非常好的防火隔音性能，廣泛應(yīng)用于各類建筑，有著提高能源利用效率，提升防火安全等多項(xiàng)特點(diǎn)。

　　另外一種魯陽巖棉，這也是一種符合河南溫納斯選品標(biāo)準(zhǔn)的巖棉，這種巖棉具有較強(qiáng)耐壓縮、高荷載及優(yōu)異的耐候性能，能夠保證建筑保溫系統(tǒng)具有長效、穩(wěn)定、防火保溫等功能。

　　再說一下朋友想了解溫納斯的服務(wù)怎么樣，其實(shí)在建筑方面，產(chǎn)品的性能達(dá)標(biāo)是前提，不達(dá)標(biāo)的產(chǎn)品，服務(wù)再好也不會考慮，在產(chǎn)品篩選方面溫納斯公司有著一套非常嚴(yán)苛的選品標(biāo)準(zhǔn)，這也體現(xiàn)了溫納斯本著為社會負(fù)責(zé)的嚴(yán)謹(jǐn)態(tài)度。另一方面，時效性在建筑行業(yè)顯得尤為重要，產(chǎn)品的及時供應(yīng)不僅能保證工期，也能保證人工成本的不浪費(fèi)。

　　總體來說河南溫納斯節(jié)能科技有限公司不論是產(chǎn)品的篩選，還是服務(wù)的盡心盡責(zé)，都做到了行業(yè)前端標(biāo)準(zhǔn)。所以才有了溫納斯今天的表現(xiàn)，在建筑保溫領(lǐng)域建立了一個又一個的口碑項(xiàng)目，也歡迎各界人士前來公司或項(xiàng)目實(shí)地考察!

　　目前來說溫納斯代理的巖棉板有2個品牌，一個是東吳天子巖棉，一個是魯陽巖棉，下面就介紹一下兩種品牌的巖棉板性能及特點(diǎn)。

　　其實(shí)兩種巖棉板的性能大致相同，制造過程都是采用優(yōu)質(zhì)天然巖石和白云石作為原料，將原料加熱到1500度熔化，再經(jīng)過離心機(jī)將熔化的原料高速離心成纖維，然后在表面噴上少量加入憎水劑和乳化油的酚醛樹脂，在負(fù)壓風(fēng)的作用下，將制作的巖棉纖維迅速收集成棉氈，然后經(jīng)過擺錘、打褶、加壓固化成型，根據(jù)客戶的需求加工成不同類型、不同規(guī)格的巖棉產(chǎn)品。

　　由于嚴(yán)格的篩選原材料，以及科學(xué)、高標(biāo)準(zhǔn)的制作工藝，所以這兩種巖棉板有著諸多優(yōu)點(diǎn)，比如纖維的柔韌性好，渣球含量低，在保溫隔熱方面有著優(yōu)異的表現(xiàn)。由于采用優(yōu)質(zhì)的原材料及高溫生產(chǎn)工藝，保證了產(chǎn)品的防火性能，即使經(jīng)過高溫燃燒測試該產(chǎn)品也不會出現(xiàn)滴落物，不會產(chǎn)生有毒氣體。除此之外，該品還有著較強(qiáng)的憎水性，排濕性能優(yōu)異。

　　綜合來看，這兩種產(chǎn)品不論是防火、保溫、吸聲、耐候等多重考核因素都能滿足需求，并且價格在市場有一定優(yōu)勢，這也是溫納斯經(jīng)過多家對比篩選而出的兩種巖棉品牌。
